机器人在执行高精度抓取时，始终面临触觉缺失的问题，依靠视觉系统，即便算法再强，也无法在接触瞬间判断力的方向、大小与滑移风险。这限制了机器手在柔性材料、精密组件和动态交互场景中的性能，使得“类人操控”长期停留在实验室阶段。
3D磁力触觉传感器进行分析，如何通过创新架构、标准化封装、注塑成型与半导体级组装工艺，解决传统磁力式触觉传感器无法大规模生产、性能不一致、需要人工校准等根本性痛点。
从力学结构设计、磁体选择、弹性体工艺、电子实现，到批量制造的可重复性验证，在机器人滑移检测和智能夹具中，分析其与压阻式、光学式和传统磁力式等主流触觉方案的技术竞争格局。
3D磁力触觉传感器
机器人触觉问题的本质，是如何在极小空间内以足够高的频率可靠感知三维力。
磁力式触觉传感器具有体积小、成本低、可检测3D力的天然优势，但其决定性弱点也十分突出：磁体与弹性体往往依靠手工装配，磁体的定位误差、固化过程中的收缩不均、封装不一致等因素导致重复性差，不适合规模化制造。
机器人产业要想真正普及触觉，必须解决一致性、可靠性和成本问题。这也是本文技术的核心价值所在。

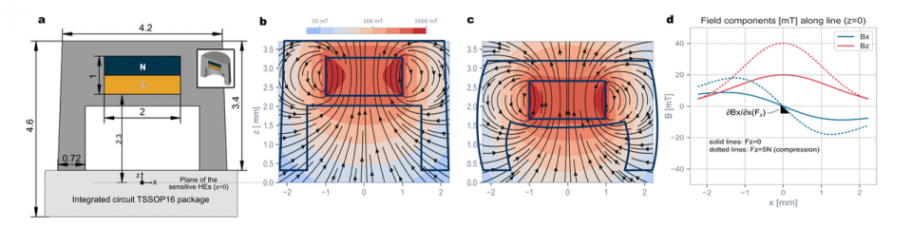

新传感器的设计从封装层级便开始围绕“可量产”构建，采用TSSOP16封装，整体尺寸仅5×4mm²，内部包含两个独立CMOS芯片，芯片中布置四个3D磁像素，呈正方形矩阵排列。
这种布局看似简单，但为后续的差分解耦、共模磁场抑制、剪切力平衡感知奠定了基础。其关键创新并不在单一组件，而是完整地将磁体、弹性体、封装壳体与磁力计作为一个可控制造“系统”进行工程化设计。
最大的改变是传统手工嵌入磁体的工艺被完全替代。
新方案采用钐钴（Sm₂Co₁₇）磁体，通过注塑成型工艺将磁体嵌入弹性体结构中，再利用半导体级的标准化贴装方法直接将该磁体-弹性体单元固定在传感器封装顶部。
钐钴磁体的选择并非偶然，它的剩磁高达1T，且工作温度可达350℃，能够承受弹性体固化时的热加工过程。其热稳定性也使传感器在无需复杂补偿的情况下保持输出一致性。
同时，弹性体采用注塑成型，这意味着几何尺寸偏差可以控制在20μm量级，远远优于手工灌胶的随机性。
为了在不降低机械硬度的前提下提升灵敏度，设计团队在磁体下方引入了气腔结构。
气腔并非为空间而空间，而是通过改变局部的结构刚度，使磁体能在低力范围内获得更高的位移灵敏度。
该结构可根据应用需求调整深度和面积，且其加工精度可控制在100μm级别，从而形成不同力范围的产品变体，为机器人夹指、末端执行器、柔性手指等多种场景提供优化方案。
制造一致性是工业化的基础。
为提高弹性体与壳体的结合质量，传感器采用等离子体处理进行表面活化，最终剪切强度超过10N，比常规工艺高出5倍以上。
这意味着在机器人多次开合、重复抓取、撞击冲击的真实应用中，传感器结构不易脱层或性能漂移，显著提升寿命。
在电子实现层面，传感器基于MLX90423磁力计，内部可输出12路原始磁分量数据。
在调试模式下，每个像素的三维磁矢量可被直接读取，便于建立对力的多项式回归模型。实际原型受限于串行协议，目前更新率为50Hz，但已确认在重新设计数据接口后更新率可提升至1kHz级别。
这一更新率接近刚性压阻式传感器，使磁力式方案从“低速方案”跃升至“实时触觉”的可行形态。
力计算模型中，差分设计是抑制杂散磁场干扰的关键所在。
四像素的均值减法可消除来自外部磁场的共模干扰，这让传感器不需要加装额外屏蔽结构，也无需在机器人环境中担心马达、电磁阀等工业设备产生的磁场影响。
片上的温度传感器进一步配合回归模型实现温漂补偿，使传感器可在高温工况下稳定输出。
这种从入射信号、结构设计到算法校正的全链路抵抗干扰策略，使其比传统磁力传感器在工业环境中具备更强的实际部署价值。
